Schnellschluss-Schieber (Entkopplung)
Technische Daten
| Schutzart |  II 1/- Dc TX -10°C ≤ Ta ≤ 40°C II 1/3 Dc TX -10°C ≤ Ta ≤ 40°C |
| Anschluss: | Flansch nach DIN EN 1092-1 Form A, gebohrt nach PN10 oder ASA 150 lbs. (weitere wie z.B. JIS auf Anfrage) |
| Temperatur: | -10°C bis 100°C |
| Druckfestigkeit: | Flammendurchschlagsicher und druckstoßfest bis 10 bar (zertifiziert nach ATEX) |
| Antriebs-medium: | Druckluft aus dem werksseitigen Druckluftnetz mit einem Betriebsdruck von 6 bar |
| Schließzeiten: | < 50 msec |
| Gehäuse-Werkstoff: | Silumin, Edelstahl |
| Optionen | Abdichtung über doppeltes O-Ring System, Auskleidung bzw. Rohreinsatz in 1.4571 |

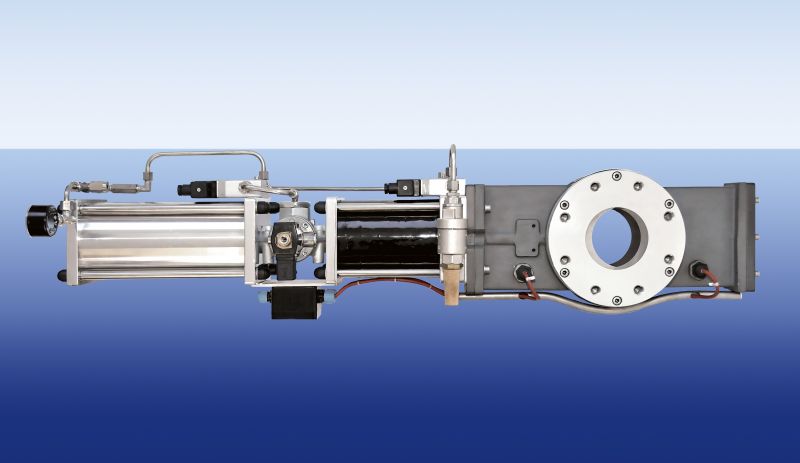

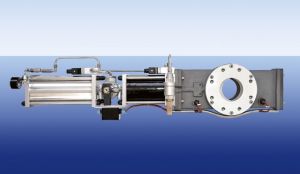

Die Kammerer-Schnellschluss-Schieber kommen in den verschiedensten Industriebereichen zum Einsatz, z.B. Chemie, Pharmazie, Energie, Nahrungsmittelindustrie, Automobilindustrie, Holzindustrie, F&E etc.
Der Schnellschluss-Schieber ist eine Komponente für ein Schutzsystem.
Im Ereignisfall schließt der Schieber innerhalb von Millisekunden und vermeidet hierdurch mögliche Sekundärexplosionen.
Bei Interesse freuen wir uns auf Ihre Anfrage.
Downloadmaterial finden Sie hier.

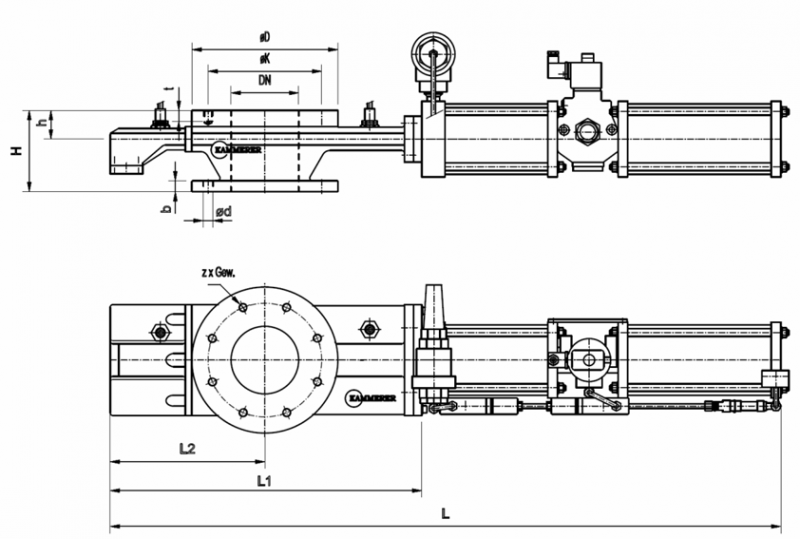

| DN | Baulänge | Bauhöhe | Flansch | Flanschdicke | Anschluss-Maße (gebohrt nach PN10) |
Ermittelte Schließzeit in ms (Abweichungen von +/- 0,2 bis 2 möglich) | Gewicht in kg (für Silumin) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | H | h | ø D | b | ø d | Z x Gew | ø K | |||
| 50 | 734 | 327 | 147 | 120 | 53 | 165 | 18 | 18 | 4xM16 | 125 | 23,4 | 22 |
| 65 | 806 | 364 | 174 | 120 | 53 | 185 | 18 | 18 | 4xM16 | 145 | 23,4 | 24 |
| 80 | 945 | 437 | 223 | 120 | 53 | 200 | 16 | 18 | 8xM16 | 160 | 24 | 26 |
| 100 | 1123 | 472 | 230 | 120 | 53 | 220 | 17 | 18 | 8xM16 | 180 | 24,8 | 30 |
| 125 | 1240 | 576 | 286 | 150 | 53 | 270 | 20 | 18 | 8xM16 | 210 | 40,1 | 35 |
| 150 | 1365 | 626 | 307 | 120 | 53 | 285 | 19 | 22 | 8xM20 | 240 | 27,7 | 38 |
| 200 | 1640 | 791 | 384 | 150 | 58 | 340 | 21 | 22 | 8xM20 | 295 | 35,1 | 50 |
| 250 | 2220 | 1026 | 492 | 180 | 65 | 425 | 23 | 22 | 12xM20 | 350 | 30,3 +/- 0,3 | 202 |
| 300 | 2515 | 1172 | 552 | 180 | 65 | 485 | 23 | 22 | 12xM20 | 400 | <50 | 270 |
| 400 | 3115 | 1600 | 800 | 120 | 77 | 580 | 25 | 26 | 16xM24 | 515 | <50 | 360 |
ab DN 400 auf Anfrage gegen Einzelabnahme
